QM5 Neo 조사각 조절스위치 장착

요즘 QM5 카페에서 핫한 조사각 조절스위치 작업을 해봤습니다.

알리익스프레스에서 구매했고 제일 저렴한걸로 구매했습니다. 다른 판매자 제품 중 수량을 많이 구매하면 할인이 되는 제품도 있었지만 1개만 있으면 되는거라.. 구매처 링크 남겨둡니다.

​

https://ko.aliexpress.com/item/1005001475442753.html?spm=a2g0o.ams_97944.recommenditems.1.79a2ikrXikrX67&scm=1007.26800.140898.0&scm_id=1007.26800.140898.0&scm-url=1007.26800.140898.0&pvid=9dbcbf03-eeef-4373-87f0-58697d11ca65&fromRankId=1914159&_t=fromRankId:1914159

12.52US $ 5% OFF|닛산 Tiida Teana Sylphy Qashqai x trail sunny livina GENISS Venucia 헤드 라이트 레귤레이터 스위

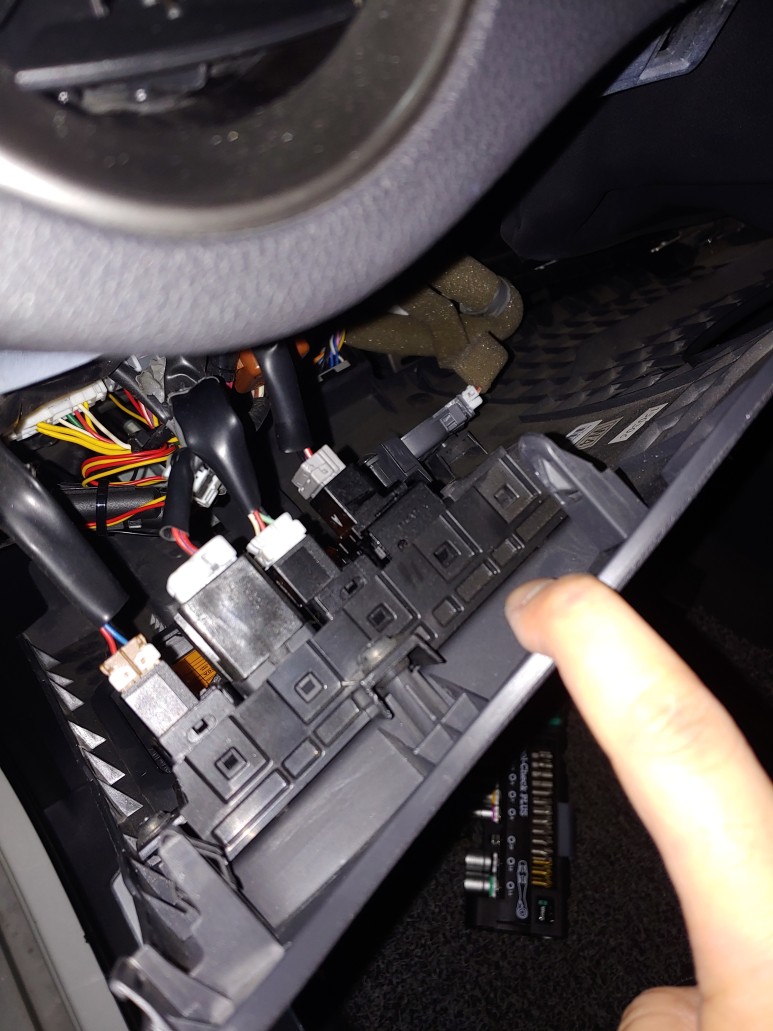

작업을 위해 10mm 볼트 2개만 풀어주면 됩니다. 기존 멍텅구리 스위치 제거를 위해 - 드라이버가 추가로 필요합니다. 주유구/본네트 오픈 스위치 하부의 10mm 볼트 2개를 빼주고 커버를 분리하면 스위치들이 보입니다. 15년식 네오 디젤 기준으로 맨 오른쪽 스위치가 비어있어 제거후 장착하면 됩니다.

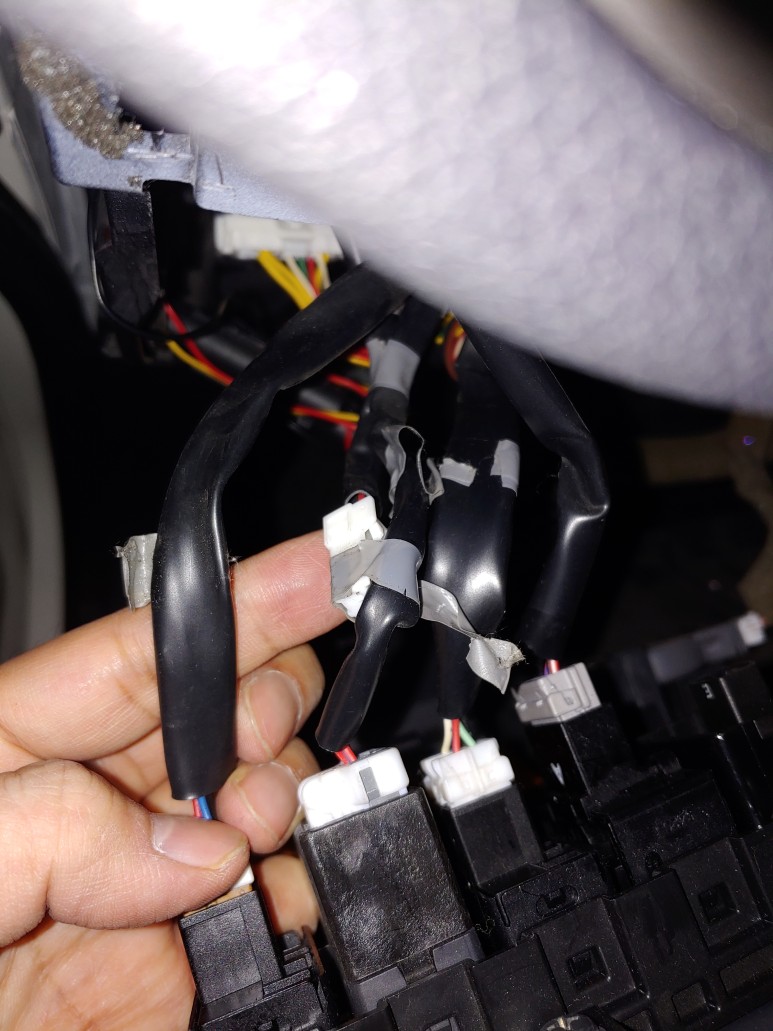

배선을 보면 조사각 조절스위치에 연결할 배선이 다른 배선에 테이핑되어 있습니다.

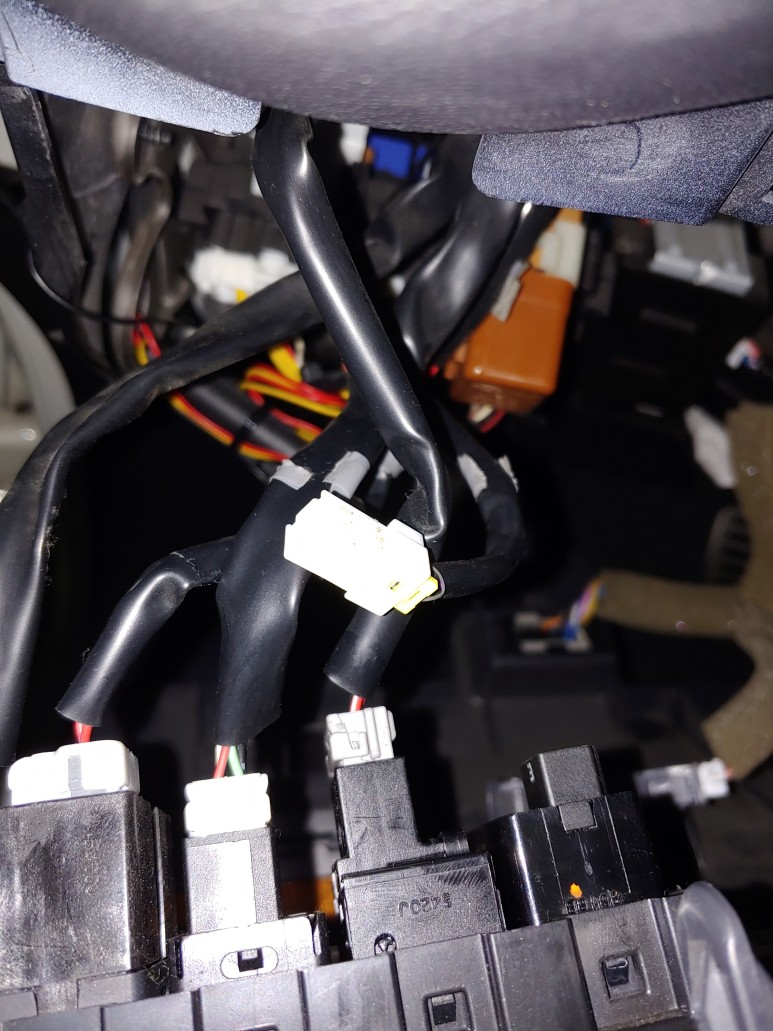

테이프 제거후 커넥터의 노란색(어두워서 플래시를 켜고 찍었더니 색깔이 잘 안보이네요..) 잠금 장치를 풀어주고 스위치에 체결해주면 됩니다.

스위치에 커넥터를 체결하는 순간 조사각이 내려가는게 보입니다. 제차의 경우 3단계로 가장 높게 설정해도 스위치 장착전 높이보다 약간 낮습니다. 0단계 기준으로 조사간 조절을 좀 해야할거 같습니다. 조사각 조절을 위해 긴 + 드라이버가 필요한데 가지고 있지 않아 자동차 정기검사때 조절을 할 수도 있을거 같습니다.

​

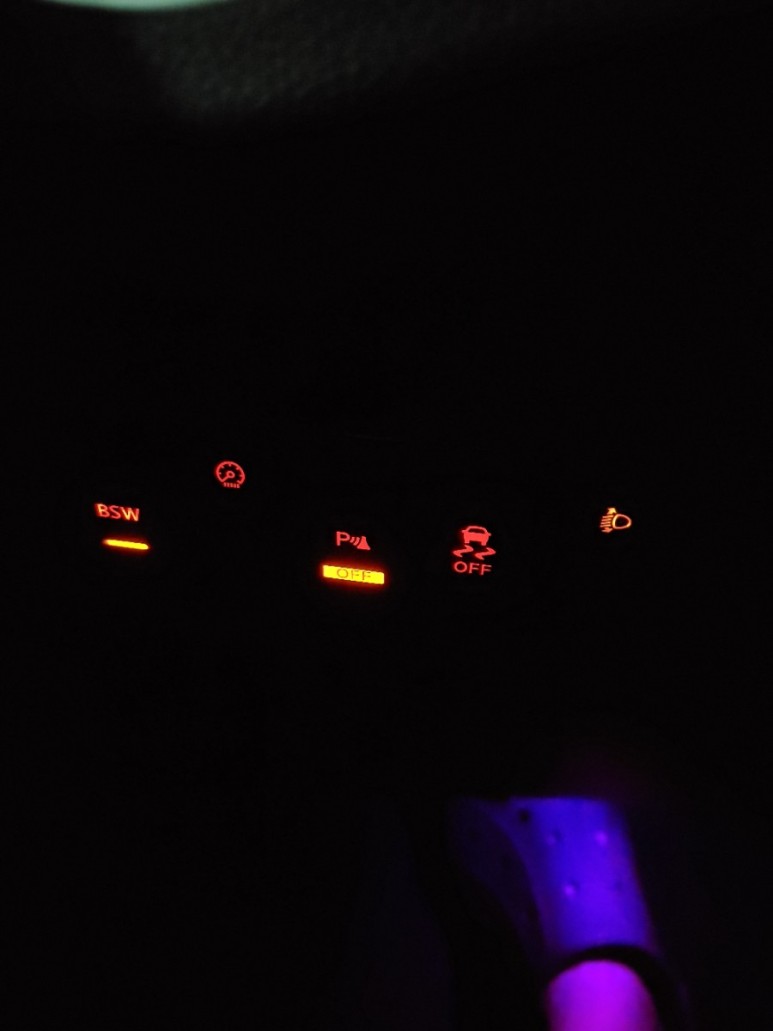

달고보니 스위치 숫자에도 불이 들어왔으면 더 좋았겠다 싶네요.
